歡迎訪問深圳市宏圖硅膠科技有限公司網(wǎng)站
| 硬度：0-20 | 硫化劑添加：1 |
| 外觀：半透明/膚色 | 操作時間：20-40min |
| 線收縮率：0.1% | 常規(guī)包裝：25/200kg |
人體假肢硅膠簡介
人體假肢硅膠屬于加成型硅膠，環(huán)保無毒硅膠，也有人稱為假肢硅膠、假肢硅橡膠、人體硅橡膠等。由A、B兩組份可流動性的液體硅膠組成，可室溫固化也可加溫快速固化。 固化前為粘稠膠狀液體，加入固化劑硫化后成為柔軟的彈性材料，使得做出來的硅膠假肢能夠具備仿真人體的柔軟度和膚色，以及觸感。

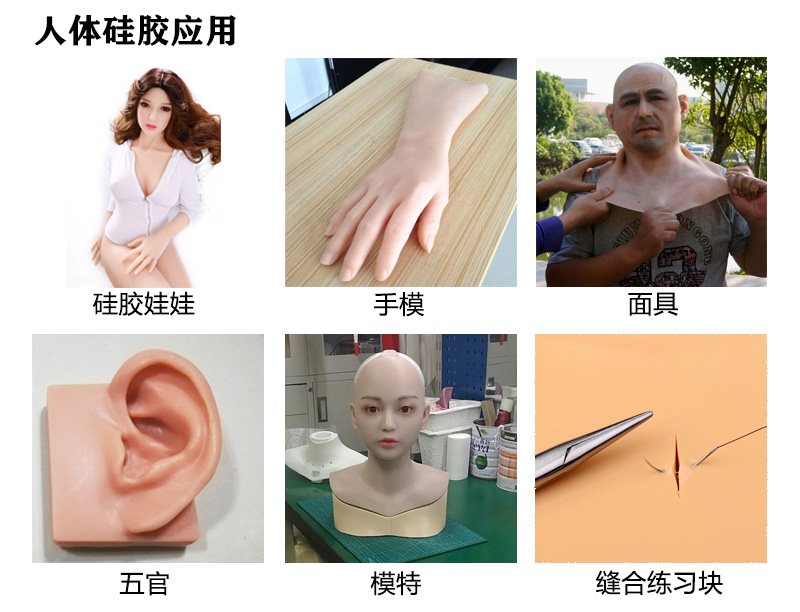

人體假肢硅膠用途
人體假肢硅膠是一款非常受歡迎的人體硅膠，不但可以用來做硅膠假體、硅膠仿真皮膚、硅膠仿真人、硅膠仿真器官、硅膠面具等所有硅膠仿真人用品，還可用于制作硅膠機器人、硅膠模特、硅膠美女等。
人體假肢硅膠特點
1.超高仿真性，無論膚色、硬度、觸感還是柔軟度，都與真人有超高的相似性，是所有仿真人制品的首選材料；
2.環(huán)保無毒、食品級，通過SGS、FDA食品級認證。
3.溫度范圍在-65℃-200℃下可長期使用并保持其柔軟彈性性能。
4.具有優(yōu)良的電性能和化學穩(wěn)定性，耐水、耐臭氧、耐氣候老化，無腐蝕性，具有生理惰性，無毒無味，線收縮率低，易操作等特點。

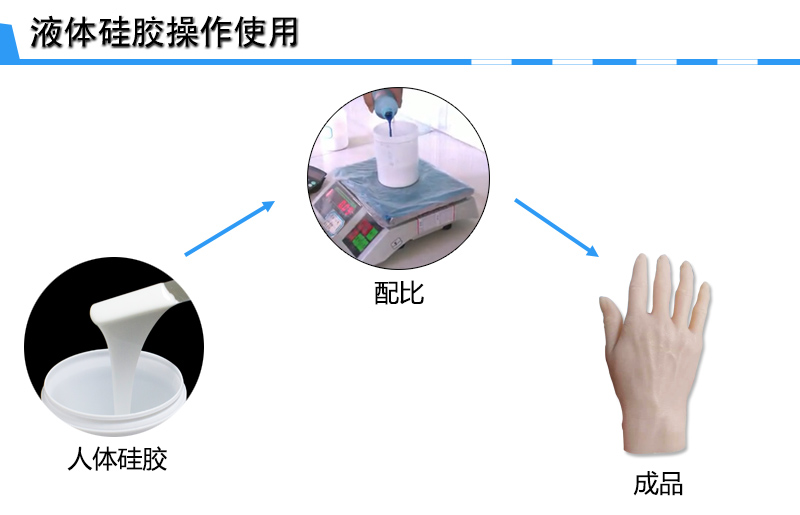

人體假肢硅膠操作
A、B組份按1:1混合均勻，經(jīng)真空脫泡后即可澆灌，操作時間視溫度而定，一般為30分鐘至2小時，硫化時間(室溫)2-3小時，加溫80-120°C可在數(shù)十分鐘內(nèi)硫化。根據(jù)用戶需求調(diào)配顏色、硬度、粘度、操作時間、固化時間等。
人體假肢硅膠操作注意
1.操作工具需要干凈，不能與縮合型硅膠混用。
2.使用過程中請勿隨意添加顏料或者或粉體等，以免發(fā)生不固化現(xiàn)象。
3.在A、B膠料混合時要嚴格按照配比要求進行配料，配比不準確，硬度會發(fā)生變化。
4.催化劑為鉑催化劑，操作過程不能與水、雜質(zhì)、有機錫催化劑、酸、堿等其它含硫、磷、氮的有機物接觸以免影響膠的固化。
人體硅膠參數(shù)
| 外觀 | 半透明/膚色 | ||||
| 硬度（邵爾A） | 0±2 | 5±2 | 10±2 | 12±2 | 20±2 |
| 兩組分混合重量比（A:B） | 1:1 | 1:1 | 1:1 | 1:1 | 1:1or10:1 |
| 動力粘度（mPa.s） | 2000±1500 | 4000±1000 | 6000±1000 | 6000±1000 | 8000±1000 |
| 拉伸強度（MPa） | 3 | 4 | 5 | 5 | 6 |
| 撕裂強度（kN/m） | 4±2 | 7±2 | 12±2 | 12±2 | 14±2 |
| 伸長率（%） | 400 | 410 | 510 | 520 | 520 |
| 操作時間（min） | 20-40 | 20-40 | 20-40 | 20-40 | 20-40 |
| 硫化時間(h) | 20-40 | 20-40 | 3-5h | 3-5h | 3-5h |
| 線縮水率（%） | ≤0.1% | ||||
| 常規(guī)包裝(kg) | AB膠各25/200 | ||||
注: 以上參數(shù)僅為常規(guī)參數(shù)，如有特殊需求請與我司聯(lián)系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調(diào)整提供。
